Motoman HP20 RD Dx100

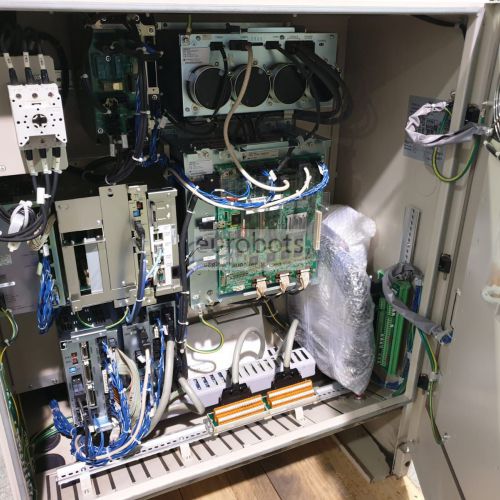

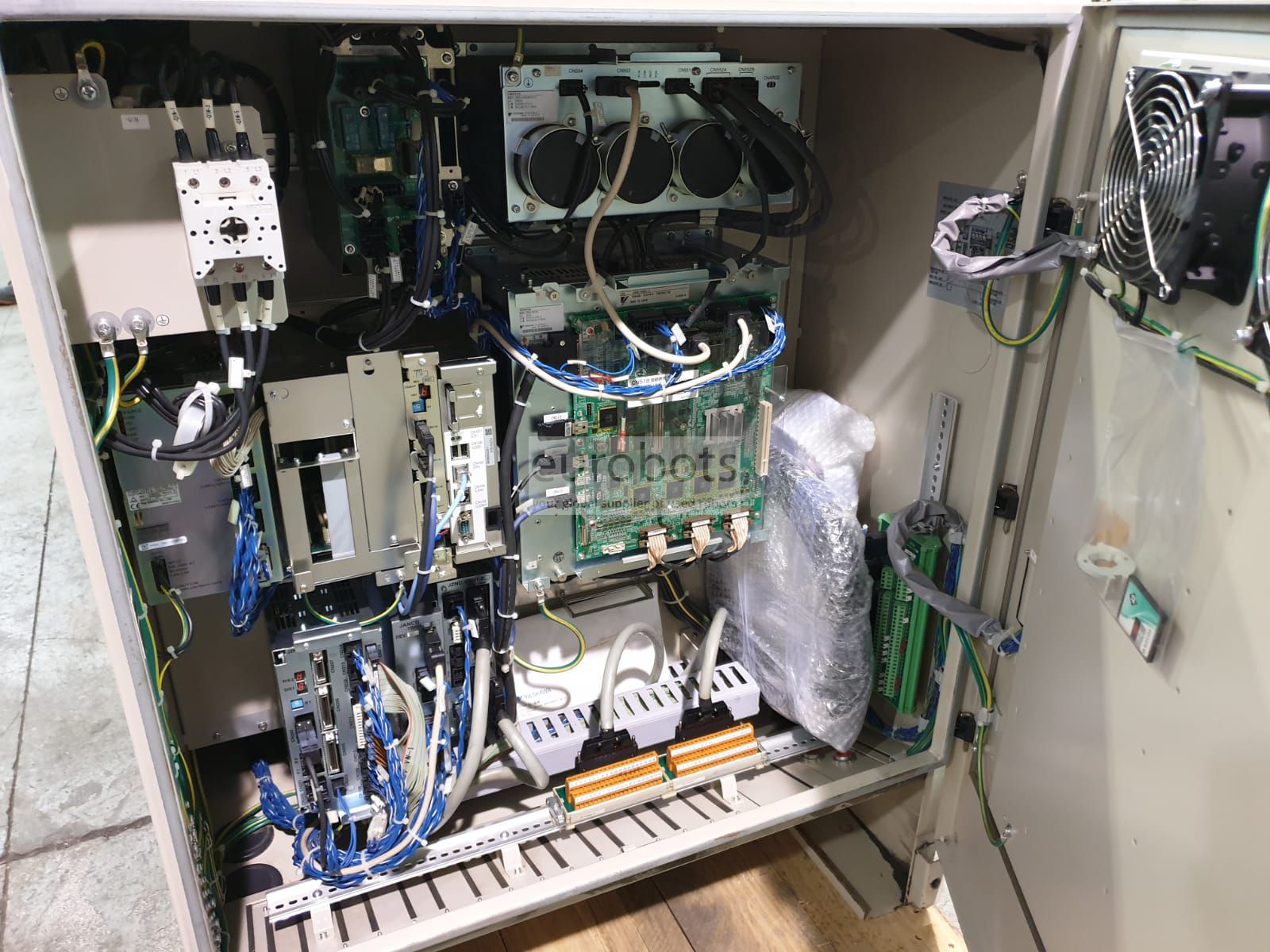

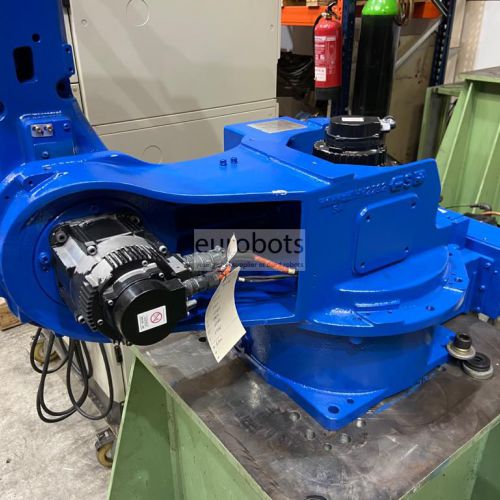

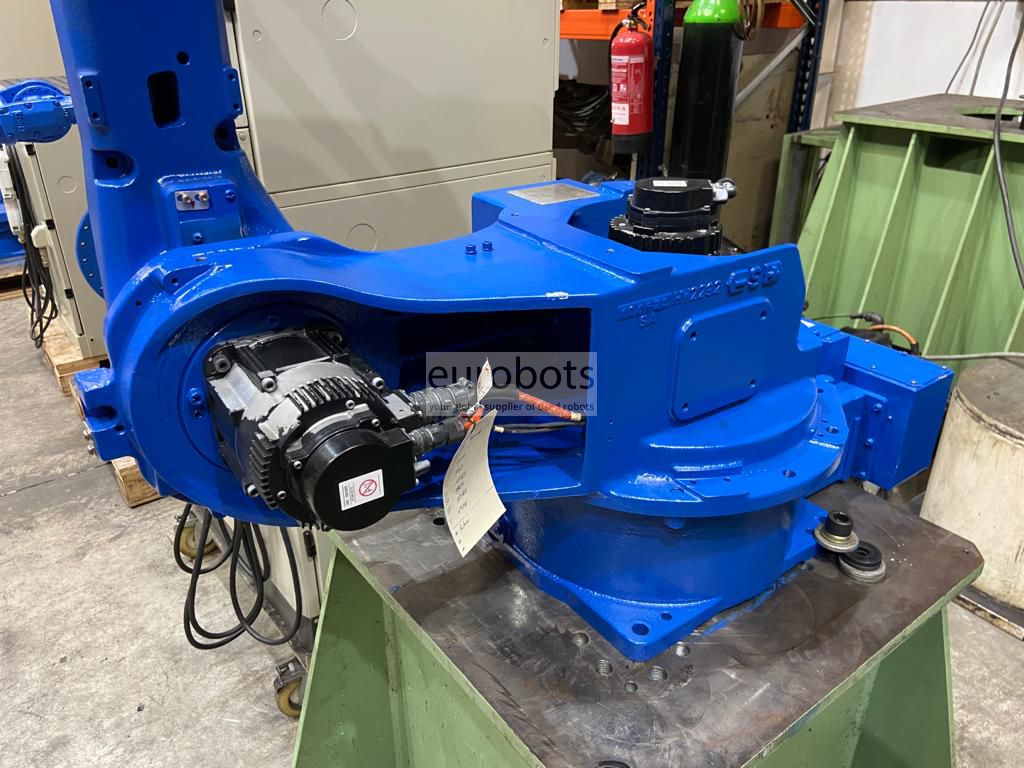

Motoman HP20RD adalah lengan robot yang dipasang di rak. Versi HP20D yang dipasang di rak ini memiliki desain yang kuat, dengan alas ramping, pinggang, dan lengan, yang memungkinkannya untuk mendekati pemasangan benda kerja, meningkatkan aksesibilitas ke suku cadang dan produk, terutama saat melakukan aplikasi pencetakan injeksi. Ini memiliki ekstensi 2017mm dengan muatan 20kg, menggunakan pengontrol DX100.

Spesifikasi Robot

Sumbu: 6
Muatan: 20.00kg
H-Jangkauan: 2017.00mm
Pengulangan: ± 0,0600mm
Massa Robot: 293,00kg
Struktur: Diartikulasikan
Pemasangan: Lantai

Kecepatan Gerak Robot

J1 180 ° / dtk (3,14 rad / dtk)
J2 175 ° / dtk (3,05 rad / dtk)
J3 187 ° / dtk (3,26 rad / dtk)
J4 400 ° / dtk (6,98 rad / dtk)
J5 400 ° / dtk (6,98 rad / dtk)
J6 600 ° / dtk (10,47 rad / dtk)

उपयोग

Pengelasan busur , Tekan merawat , Pembuatan palet , Memuat dan membongkar suku cadang , Mesin , Penanganan suku cadang , Pengukuran , Perakitan bagian
