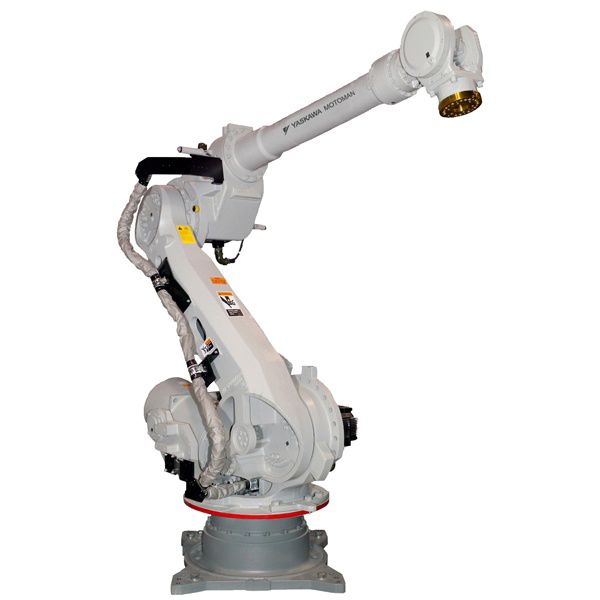

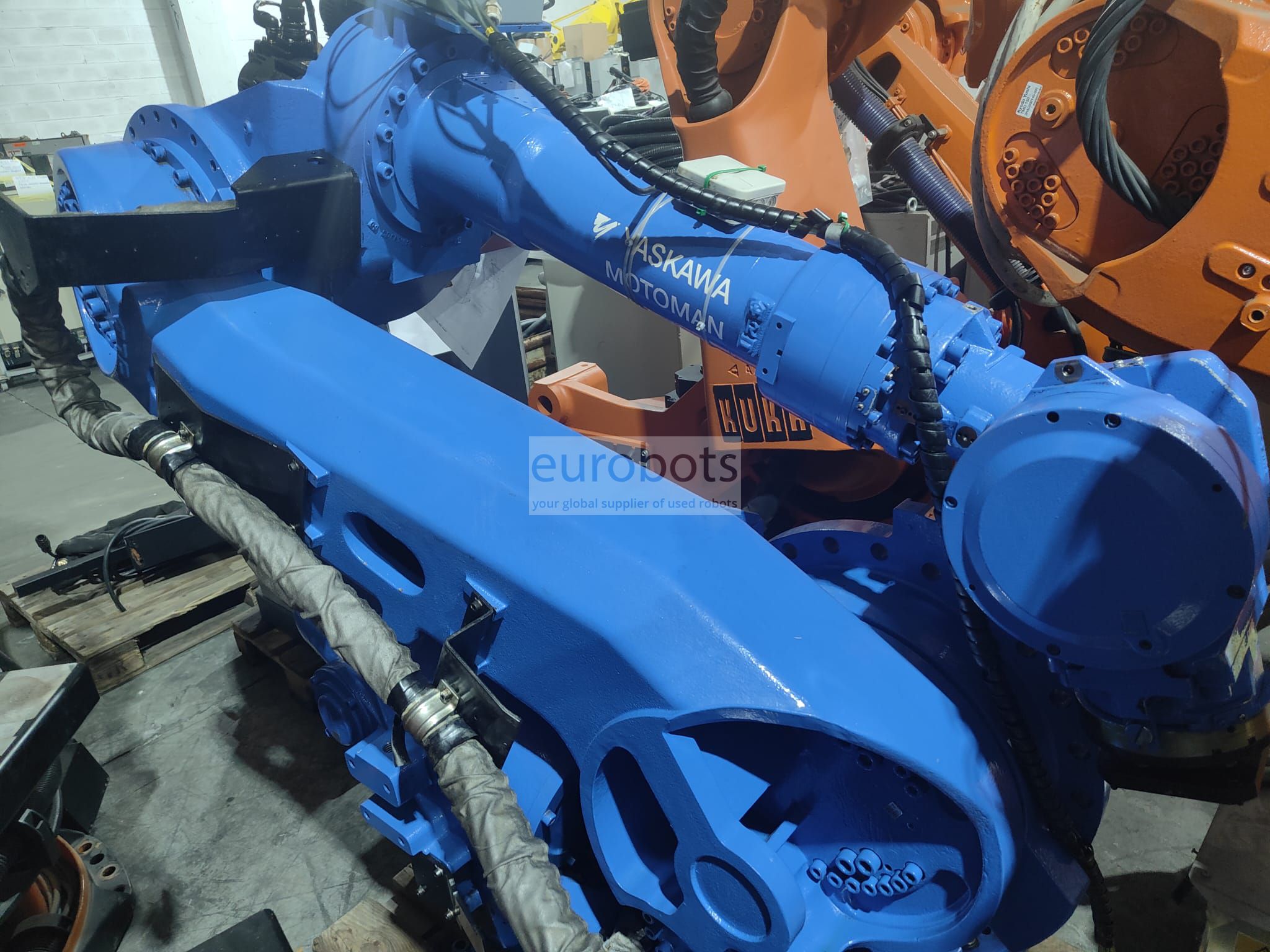

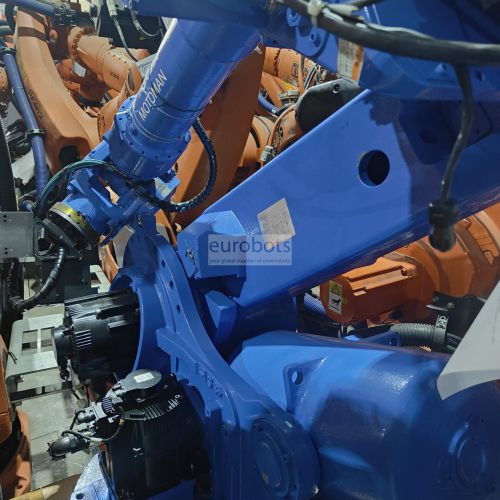

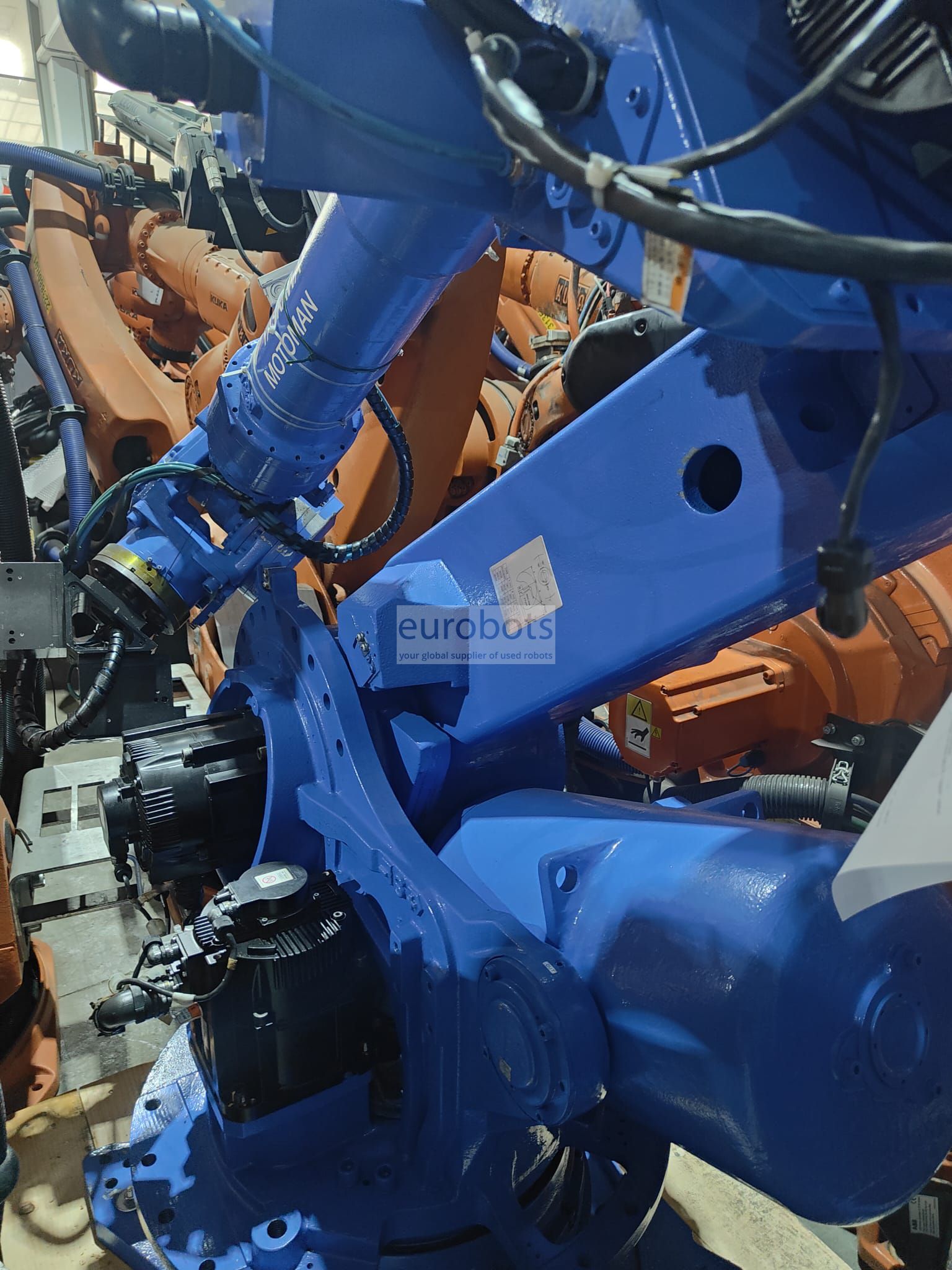

Motoman MH165

Struktur Robot MH165 yang ringkas dan ramping ideal untuk menjangkau area yang sulit dan bekerja di ruang terbatas, memberikan waktu siklus yang lebih singkat, dicirikan oleh kinerja dan kecepatannya yang tinggi dalam aplikasi seperti peningkatan produktivitas pers.

Karakteristik pengontrol DX100

Pengontrol DX100 kompak Yaskawa dengan struktur canggih dan kontrol proses, menawarkan kebebasan lebih besar kepada pengguna bahkan dalam konsep sel otomatis:

• Sistem kontrol multirobot dengan hingga 8 robot / 72 sumbu gerakan terkoordinasi.

• Arsitektur PC yang kokoh, yang menyediakan kontrol tingkat sistem untuk sel kerja robotik.

• Sambungan di bagian belakang kabinet kontrol untuk mengoptimalkan ruang interior

• Pemrosesan logika tangga bawaan; 4.096 alamat I/O

• Beragam koneksi jaringan fieldbus

• Koneksi server berkecepatan tinggi

• Panel I/F (10) menunjukkan HMI pada pendant

• Advanced Robot Motion Control (ARM) untuk produktivitas yang lebih besar dan waktu belajar yang minimal

• Hemat energi hingga 25%

• Waktu perbaikan (MTTR)

• Pemeliharaan yang mudah dengan fungsi untuk memverifikasi status peredam, fungsi masa pakai diagnostik perangkat keras, penyelesaian masalah yang lebih baik, dan pemulihan alarm

• Slot flash kompak dan port USB memfasilitasi pencadangan memori

• Liontin pemrograman Windows® CE yang kecil dan ringan memiliki layar sentuh berwarna dengan kemampuan tampilan multi-jendela.

Spesifikasi utama

Beban Maksimum Robot: 165 kg
Jumlah sumbu: 6
Jangkauan horizontal maksimum: 2650 mm
Jangkauan vertikal maksimum: 3372 mm
Pengulangan: ±0,2 mm
Pengontrol: DX100

Rentang gerak (°)

Sumbu S: ±180°
Sumbu L: +76°/-60°
Sumbu U: +230°/-142,5°
Sumbu R: ±360°
Sumbu B: ±130°
Sumbu T: ±360°

Kecepatan maksimum (°/dtk)

Sumbu S: 110°/dtk
Sumbu L: 110°/dtk
Sumbu U: 110°/dtk
Sumbu R: 175°/dtk
Sumbu B: 150°/dtk
Sumbu T: 240°/dtk

aplikasi robot

Perawatan Mesin
Pemindahan Bagian
Tekan
Membentuk
Die Cast

उपयोग

Tekan merawat , Pembuatan palet , Memuat dan membongkar suku cadang , Mesin , Penanganan suku cadang , Poles , Pengukuran , Perakitan bagian , Laser cutting , Laser welding Nd-Yag , Lem - Ikatan perekat , Stud welding , Pemotongan plasma , Advanced Manufacturing
