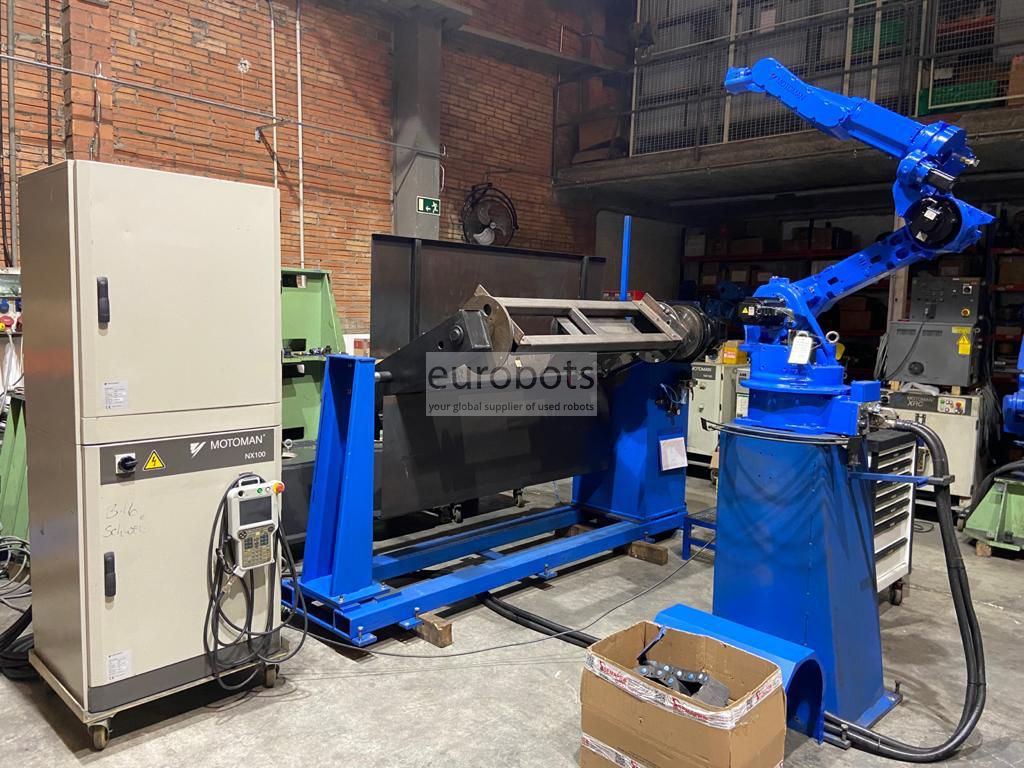

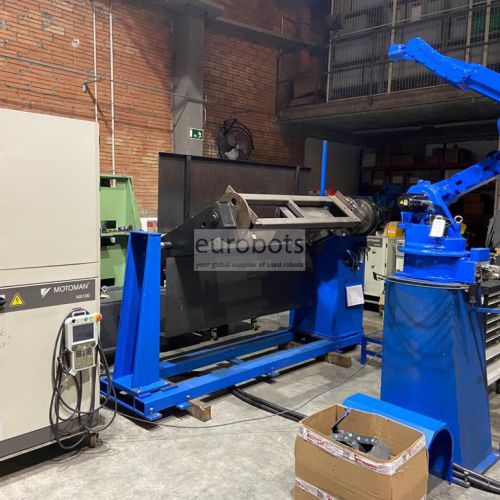

MOTOMAN WELDING CELL DENGAN EA1900, KONTROLER NX100, POSITIONER PADA MESIN LAS 3 Sumbu DAN SKS

Sistem robotik pengelasan busur Motoman MIG MAG terdiri dari:

- Robot industri 1 x Motoman EA1900n, 6 sumbu, muatan 3 kg, jangkauan lengan horizontal 1893 mm, dan akurasi pengulangan 0,08 mm. Robot las busur desain khusus dengan pergelangan tangan berongga untuk meningkatkan kemampuan manuver.

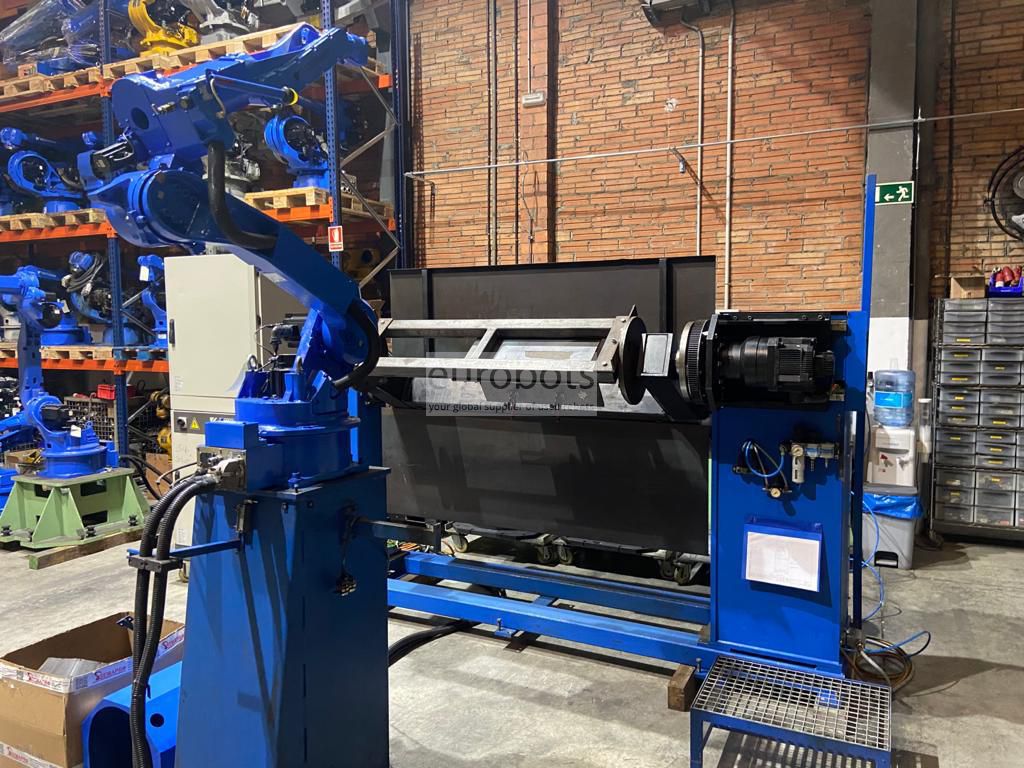

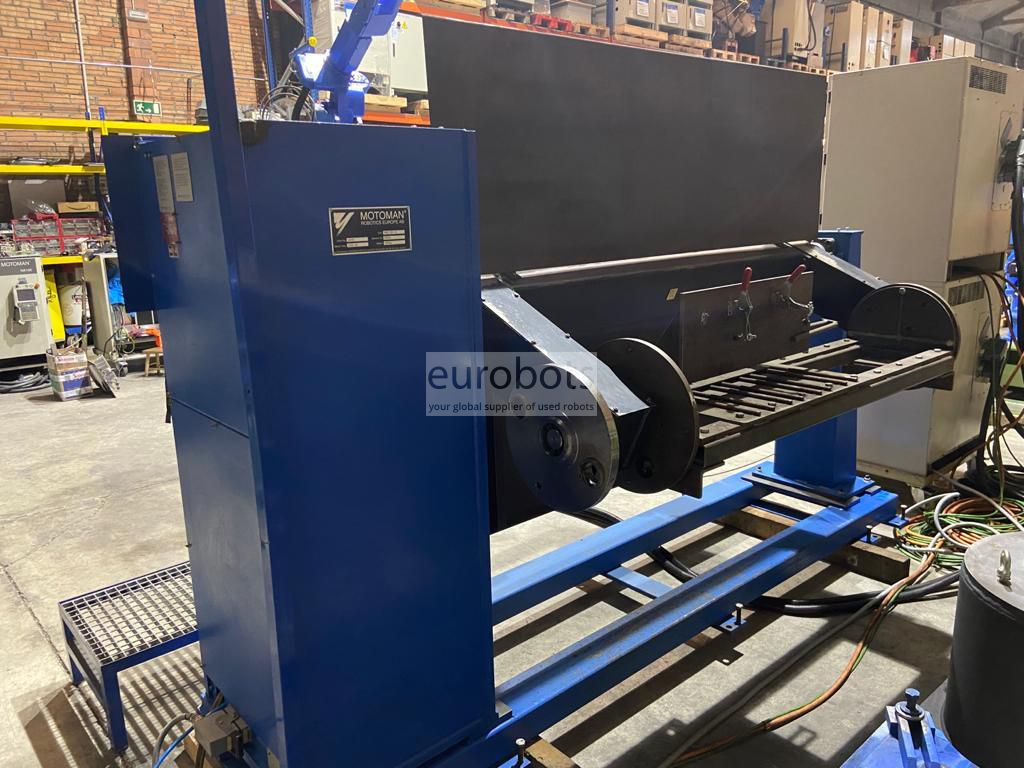

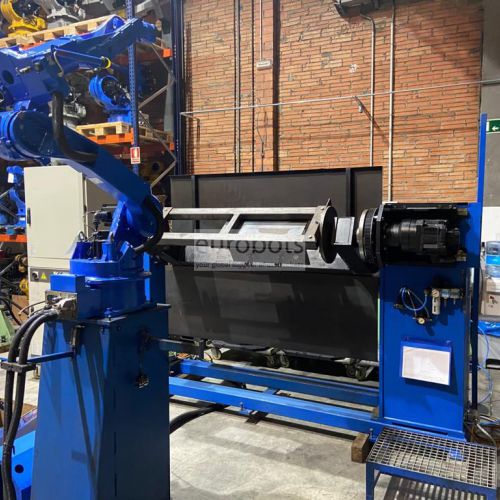

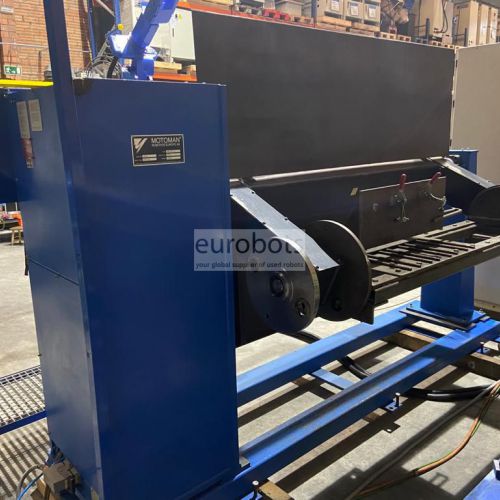

- 1 x Positioner 3 AXES dengan muatan 500 kg dan tip / tailstok 1,50 m.

- 1 x SKS Sumber daya sinergis, model LSQ5, daya dan obor 400 Ampere

Dilengkapi dengan kontroler Yaskawa Motoman NX100 yang bertenaga.

Fitur pengontrol NX100

Lebih cepat, penuh fitur, sangat andal, dan lebih mudah digunakan - Sistem kontrol robot NX100 baru dari Motoman telah hadir. NX100 adalah pengontrol robot berkinerja tinggi berbasis PC.

Kontroler NX100 dilengkapi dengan liontin pemrograman Windows® CE dengan tampilan layar sentuh LCD berwarna. Ini menawarkan pemrosesan kecepatan tinggi, memori tak tertandingi (60.000 langkah, 10.000 instruksi), ethernet built-in dan arsitektur PC yang kuat.

NX100 dengan mudah menangani banyak tugas dan dapat mengontrol hingga empat robot ditambah sumbu eksternal (maks 36 sumbu) dan perangkat I / O. Advanced Robot Motion control (ARM) memberikan akurasi jalur dan kontrol gerakan berkinerja tinggi.

Arsitektur PC sistem kontrol menawarkan komunikasi tak terbatas dengan sistem lain melalui berbagai protokol komunikasi. PLC terintegrasi yang ditingkatkan dalam banyak kasus akan menghilangkan kebutuhan akan PLC terpisah, menghemat biaya di tingkat sistem.

Fitur utama robot

  • Muatan Maksimum Robot: 3 Kg
  • Jangkauan Maksimal: 1893 mm
  • Pengulangan: 0,08 mm
  • Pengendali: NX100

Kecepatan Gerak Robot

  • Sumbu S: 195º / s
  • Sumbu L: 170º / s
  • Sumbu U: 175º / s
  • Sumbu R: 340º / s
  • Sumbu B: 340º / s
  • Sumbu T: 520º / s

Rentang gerak

  • Sumbu S: + -180º / s
  • Sumbu L: + 155º, -100º
  • Sumbu U: + 210º, -175º
  • Sumbu R: + -175º
  • Sumbu B: + -180 / -45º
  • Sumbu T: + -200º

उपयोग

Pengelasan busur
