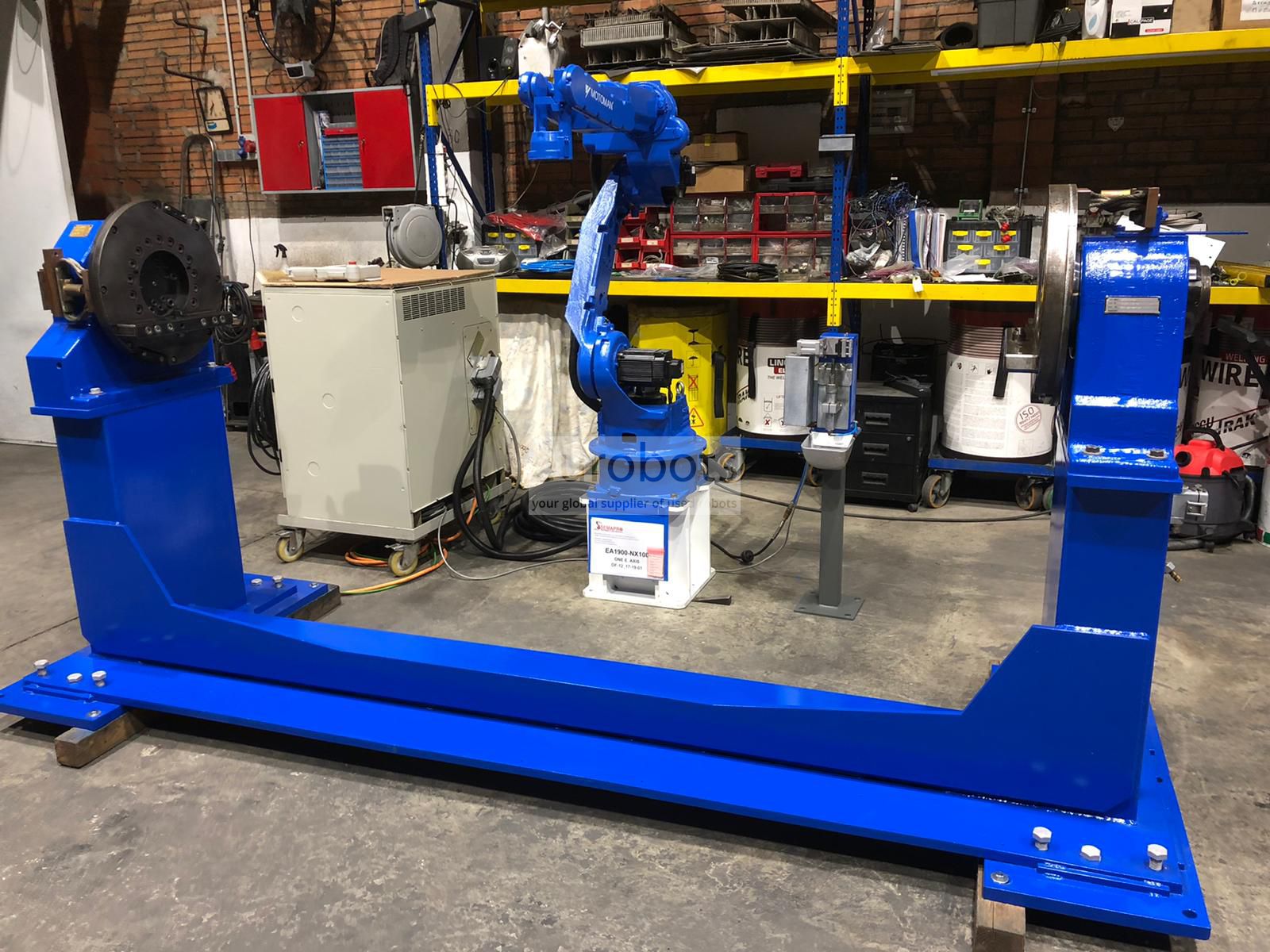

Sel las dengan Motoman Ea1900, pengontrol Nx100, positioner dan mesin las SKS

Motoman sistem MIG MAG arc welding robot yang terdiri dari:

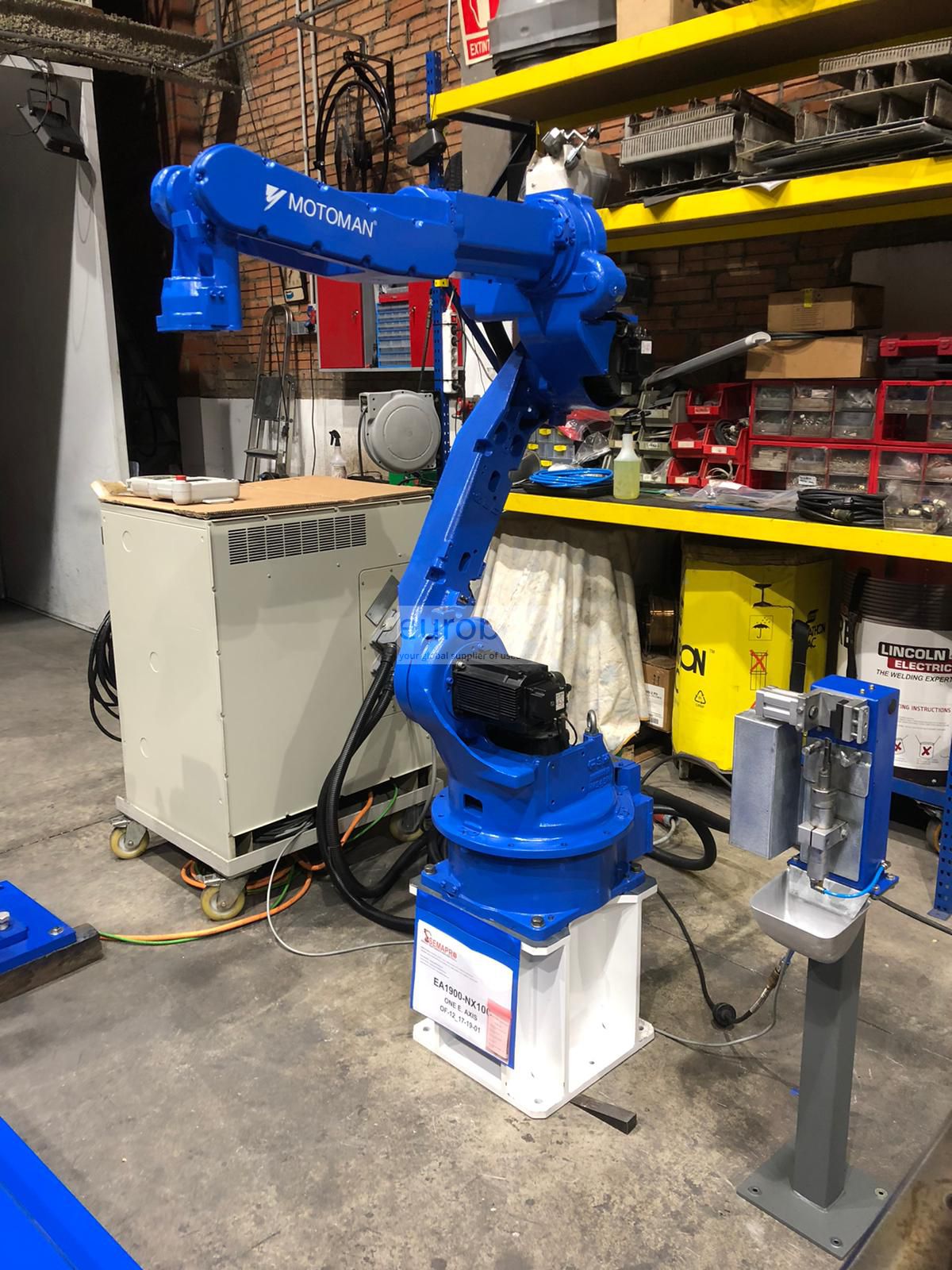

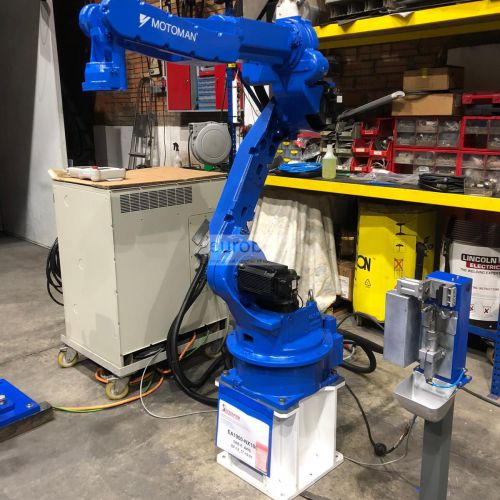

- 1 x Motoman EA1900n robot industri, 6 sumbu, payload 3 kg, jangkauan lengan horizontal 1893 mm dan akurasi pengulangan 0,08 mm. Robot pengelasan busur desain khusus dengan pergelangan tangan berlubang untuk meningkatkan kemampuan manuver.

- 1 x Positioner dengan muatan 500 kg dan ujung / tailstok 2m.

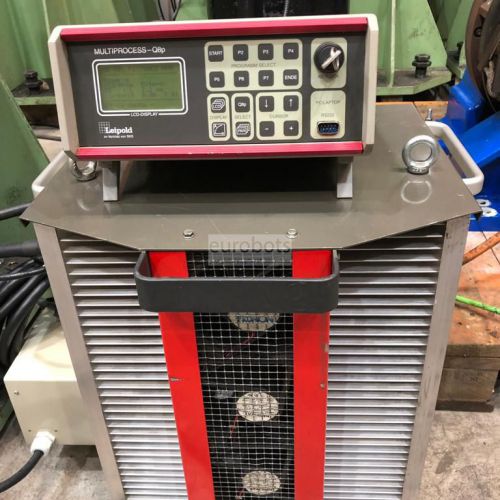

- 1 x SKS Sumber daya sinergis, model LSQ5, 400 Ampere daya dan obor

Dilengkapi dengan pengontrol Yaskawa Motoman NX100 yang kuat.

Fitur pengontrol NX100

Lebih cepat, penuh fitur, sangat andal dan lebih mudah digunakan - sistem kontrol robot NX100 baru dari Motoman telah tiba. NX100 adalah pengontrol robot kinerja tinggi berbasis PC.

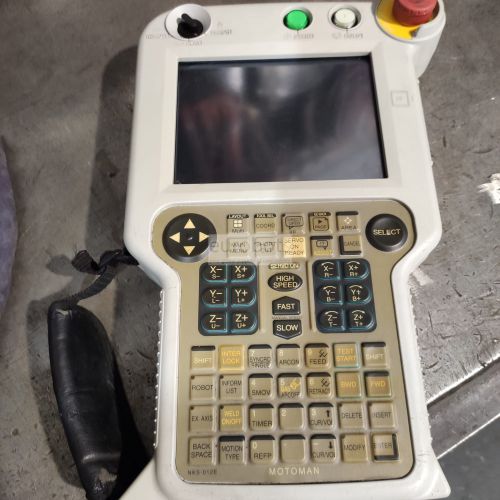

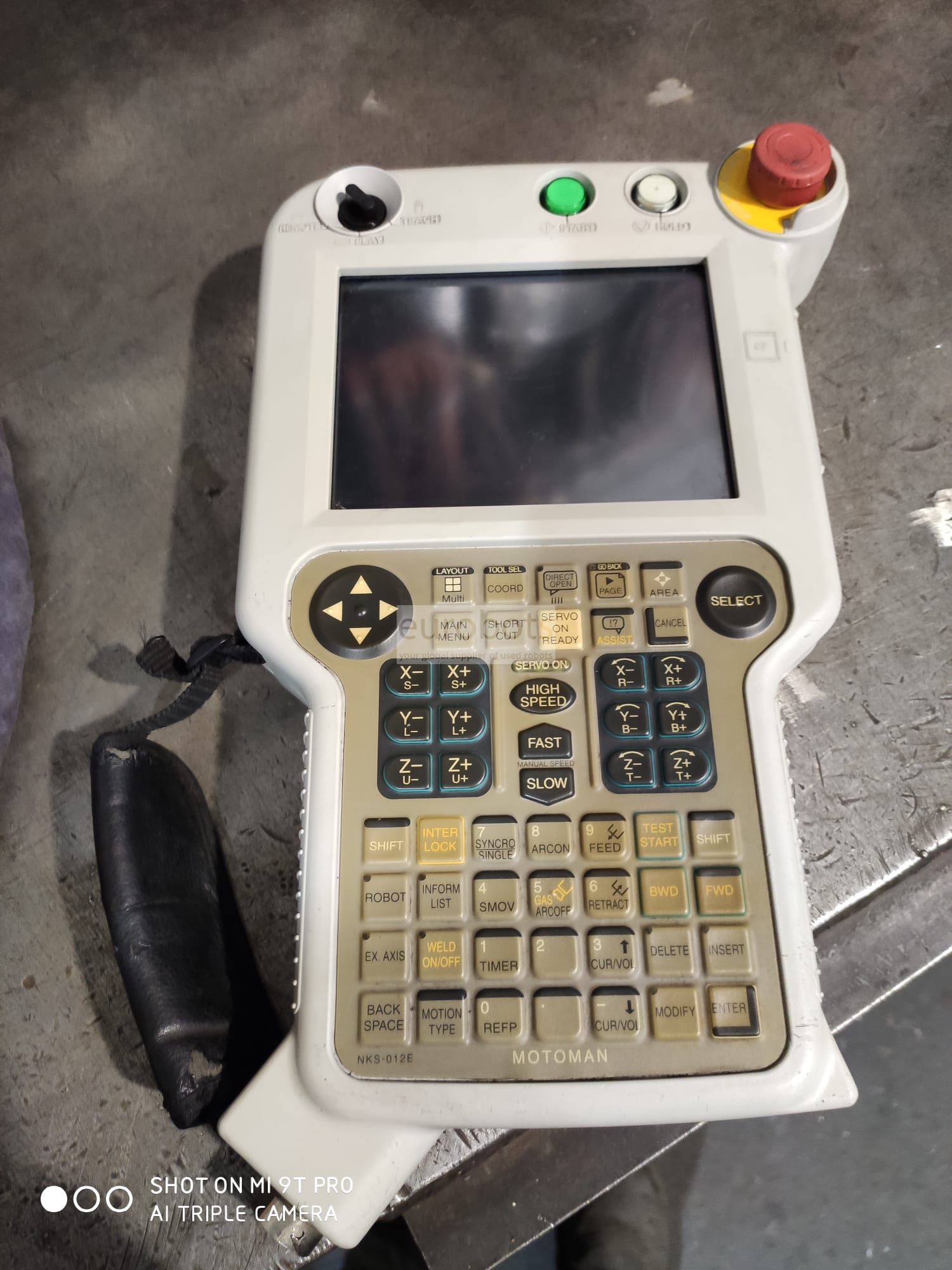

Kontroler NX100 dilengkapi liontin pemrograman Windows® CE dengan tampilan layar sentuh LCD berwarna penuh. Ini menawarkan pemrosesan kecepatan tinggi, memori yang tak tertandingi (60.000 langkah, 10.000 instruksi), built-in ethernet dan arsitektur PC yang kuat.

NX100 dengan mudah menangani banyak tugas dan dapat mengontrol hingga empat robot plus sumbu eksternal (maks 36 sumbu) dan perangkat I / O. Kontrol Gerakan Robot Tingkat Lanjut (ARM) memberikan akurasi jalur tinggi dan kontrol gerakan.

Arsitektur PC sistem kontrol menawarkan komunikasi tanpa batas dengan sistem lain melalui berbagai protokol komunikasi. PLC terintegrasi yang ditingkatkan dalam banyak kasus akan menghilangkan kebutuhan untuk PLC yang terpisah, menghemat biaya di tingkat sistem.

Fitur utama robot

  • Muatan Maksimum Robot: 3 Kg
  • Jangkauan Maksimal: 1893 mm
  • Pengulangan: 0,08 mm
  • Pengendali: NX100

Kecepatan Gerak Robot

  • Sumbu S: 195º / s
  • Sumbu L: 170º / s
  • Sumbu U: 175º / s
  • Sumbu R: 340º / s
  • Sumbu B: 340º / s
  • Sumbu T: 520º / s

Rentang gerak

  • Sumbu S: + -180º / s
  • Sumbu L: + 155º, -100º
  • Sumbu U: + 210º, -175º
  • Sumbu R: + -175º
  • Sumbu B: + -180 / -45º
  • Sumbu T: + -200º

उपयोग

Pengelasan busur , Pengelasan spot , Stud welding
